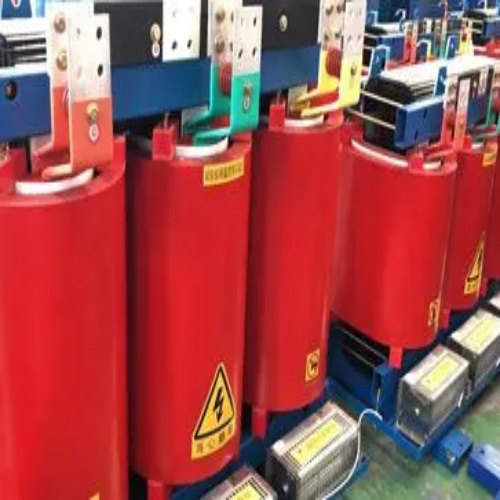

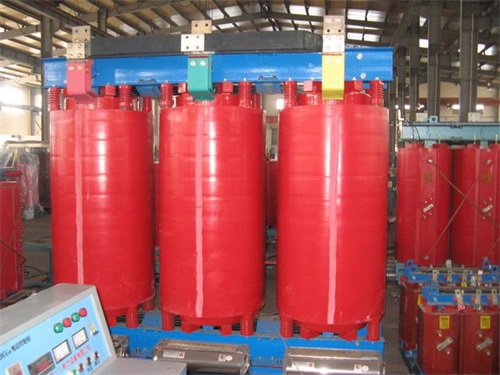

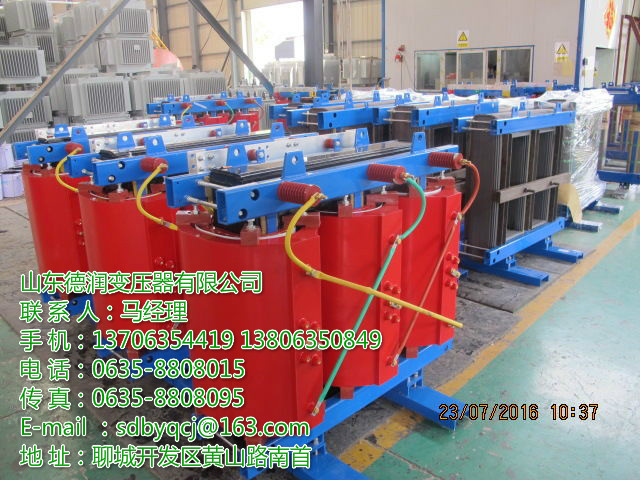

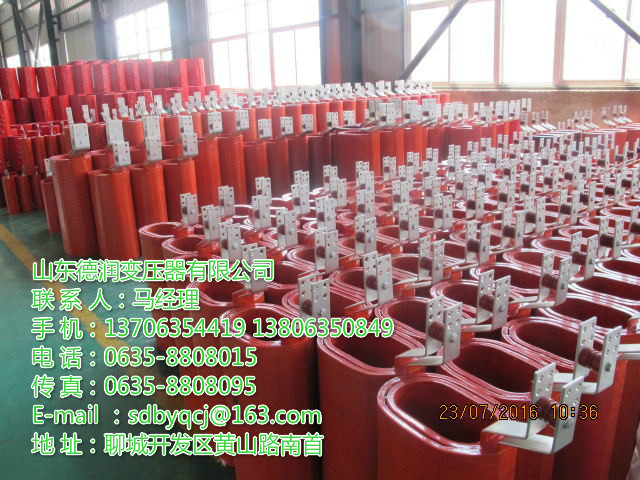

SCB10/SCB11干式變壓器

分析干式變壓器與油浸式變壓器的好壞
在修建工程范疇，變壓器是電力體系輸配電工程中不行短少的設備之一，是改動電壓等級，削減電能在運送過程中的損失和確保用電安全的主要設備。電力變壓器依照冷卻介質的不一樣分為油浸式變壓器和干式變壓器。

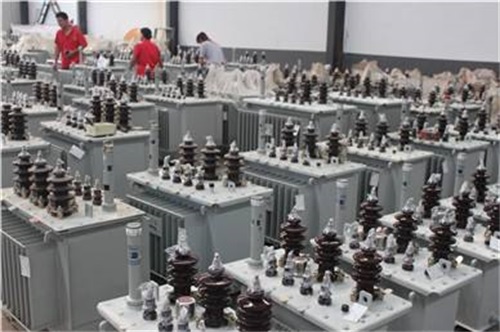

　　1. 油浸變壓器的特色
　　（1）油浸式變壓器是用變壓器油作為散熱介質的變壓器，在輸配電工程中油浸式變壓器在電力體系中的運用現已有上百年前史。油浸式電力變壓器因?yàn)樯唐窐?gòu)造簡略，出產前史悠久，制作和運轉經驗豐富，運轉牢靠等特色，變成如今世界上運用最廣泛的電氣設備之一。在電力體系中運轉的變壓器絕大多數都是油浸式變壓器。而干式變壓器望文生義即是不運用變壓器油而以空氣為散熱介質的變壓器。
　　（2）油浸式變壓器用變壓器油作為冷卻介質，變壓器運轉時所發作的熱量由變壓器油傳導至金屬外殼而宣布出去。有散熱快、傳導均勻、油的絕緣功能可康復等長處。可是油本身又有耐熱等級低、易燃和易老化的缺陷，所以在運用變壓器油作為冷卻介質時有不少特定請求。如：放置變壓器的修建物有必要滿意修建防火標準規則的耐火等級請求；有必要有防止火災狀況下因?yàn)橛鸵夯顒?dòng)形成火災延伸的方法；有必要有補救油料火災的救活方法；有必要有防止油料走漏時污染環境的儲油池設備；平時作業中應有監測絕緣油老化的檢查作業和定時的油料再生作業等等。依據《10KV及以下變電所規劃標準》規則：“可燃油油浸電力變壓器室的耐火等級應為一級……非燃（或難燃）介質的電力變壓器室的耐火等級不該低于二級。”“油浸電力變壓器室應有擋油設備，室內變電所的每臺油量為100Kg及以上的三相變壓器應在獨自的變壓器室內。”并且，可燃油油浸變壓器外廓與變壓器室墻面和門最小凈間隔也都有嚴厲的間隔請求。油浸電力變壓器變電站的各種土建構筑物和防火隔離墻、儲油池等都是因?yàn)橛偷目扇夹院突顒?dòng)性等特性規劃的。別的，“當變壓器室坐落修建物內時，可燃油油浸電力變壓器室的門應為甲級防火門。”這么，每座變電站為了防止火災而規劃的修建出資天然就大了許多。
　　（3）跟著科學技能的不斷發展和資料科學的前進，這些年呈現了全封閉油浸式變壓器，如全密封S9-M、S10-M、S11-M等系列配電變壓器，它選用波紋油箱，變壓器油的熱脹冷縮由波紋片的彈性調理，與空氣阻隔，根本克服了油料滲漏疑問；全封閉油浸式變壓器沒有呼吸器，處理了因?yàn)橛团c空氣觸摸形成的油料氧化疑問，延長了運用壽數；占地面積小，節能型，功能技能搶先，選用優異高導磁晶粒取向冷軋硅鋼片，與S9型同容量對比，空載損耗下降30%，空載電流下降40～70%，噪音下降5～8分貝（A）。可是，因?yàn)樗€是以油料作為冷卻介質。規劃時還有必要恪守油浸式變壓器的有關標準請求。

　　2. 干式變壓器的特色
　　干式變壓器因?yàn)樗臒o油化，下降了修建物的耐火等級請求等長處而遭到廣泛期待。并且在有些特別的環境中，只能運用干式變壓器。如標準規則“多層或高層主體修建內的變電所宜選用不燃或難燃型的干式變壓器”等。所以在許多不答應運用油浸變壓器的場合，如地下、高層修建物室內等對防火請求較高的場合都可規劃為干式變壓器。如今的環氧樹脂澆注干式變壓器現已克服了絕緣資料耐熱等級低、絕緣資料易老化龜裂等疑問。跟著絕緣資料的不斷發展和資料功能的不斷提高，其絕緣耐熱等級能夠到達H級，這是油浸變壓器不行到達的技能指標。其次干式變壓器與傳統油浸變壓器對比，有無油、難燃、防塵、耐潮、有些放電量小等許多長處。
　　干式變壓器在運用中的特色：
　　（1）首要干式變壓器的長處是，無油化和難然性，下降了火災風險等級。能夠削減在防止火災方面的出資；節省了相應的防災和土建出資。并且因?yàn)楦墒阶儔浩鳑]有漏油疑問而削減了變壓器平時運轉的修理作業量，如不需求定時檢查油質老化疑問，不需求換油。下降了平時修理費用。
　　（2）其次，因?yàn)楦墒阶儔浩鳠o吊芯作業，放置干式變壓器的房間能夠下降修建物高度，削減了土建工程造價。
　　（3）再次，依據標準規則“不帶可燃油的高低壓配電設備和非油浸電力變壓器，可設置在同一房間內。”咱們通常是將干式變壓器與低壓配電設備或高壓配電設備共處一室，撤銷獨立的變壓器房間，這么做能夠削減占地面積，節省工程全體造價。
　　在工程運用中，干式變壓器相對油浸變壓器的缺少：
　　與油浸變壓器對比，環氧樹脂散熱功能相對較差。不如油散熱器散熱功能均勻，導熱功能更好些。
　　干式變壓器的溫度監測是依托預先埋設于變壓器本體內的溫度傳感器，其測試點是固定的，所以得到的溫度是特定方位的溫度。關于能夠呈現的有些熱量會集監測不到，那么，監測儀所反映的溫度就不是精確的平均溫度。而油浸變壓器的絕緣油是可活動的，熱傳導是相對均勻的。監測儀所反映的溫度能夠認為是平均溫度。
　　與油浸變壓器絕緣油功能的易修復性和可康復性對比，干式變壓器絕緣資料是環氧樹脂全體澆注構造，其功能的損壞是不行康復性的，而絕緣資料又有老化和缺陷累計的缺陷。一旦發作毛病，變壓器將全體作廢。
　　干式變壓器的制作技術雜亂、全體價格比油浸變壓器高。
　　最終，當油浸變壓器作廢后，可拆卸成初始資料進行收回運用。而干式變壓器的作廢舊設備收回功能差，環氧樹脂澆注干式變壓器如今還不行能收回。
　　3. 干式變壓器在工程中的運用
　　干式變壓器有許多長處，可是要在工程中合理運用就有必要全部了解它所有的優缺陷。因?yàn)楦墒阶儔浩魇且环N新商品，還缺少時刻的檢查；絕緣老化的疑問如今有些數據僅僅試驗室的數據，缺少實踐運用數據的核算。因而，在工程運用中必定要慎之又慎。依據咱們在實踐工程中運用干式變壓器的領會，總結以下幾點留意事項： 　　3.1干式變壓器的構造決議了它的散熱功能較差，致使過負荷才能不高。油浸變壓器在過負荷160%的狀況下答應運轉15分鐘；而“干式電力變壓器，其最大運轉極限電流，不該超越1.5倍銘牌額定電流”，不然就也許形成對變壓器的損壞。在進行負荷核算時，必定要思考各種不一樣類型變壓器的這些特性。

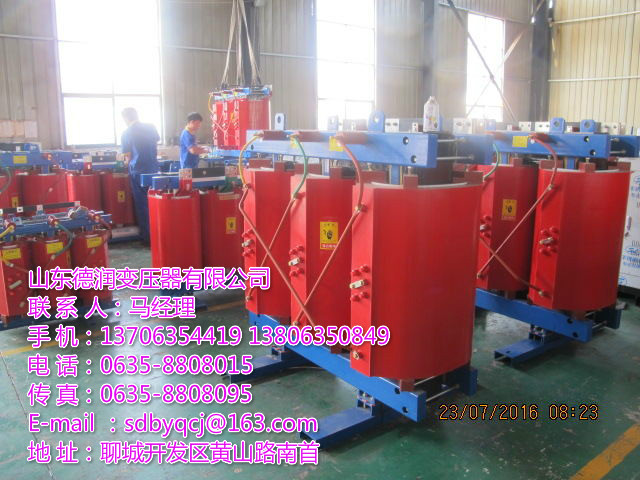

山東變壓器廠家歡迎您惠顧——山東德潤變壓器有限公司(變壓器全國直銷中心--優質變壓器專業生產廠家支持貨到付款-全國最優變壓器廠家供貨商)
聯系人: 馬經理
手 機: 137 0635 4419   或  138 0635 0849
電 話: 0635 - 8808 015
傳 真: 0635 - 8808 095
郵 箱: sdbyqcj@163.com
山東變壓器廠家網 址  http://m.01one.cn
地 址:山東聊城高新技術開發區工業園(供應全國電力變壓器，支持貨到付款)

　　干式電力變壓器運轉時發作高溫，直接影響變壓器壽數，因而應特別留意監督。干式變壓器運轉時請求檢查的溫度與油浸變壓器的油溫不一樣，干式變壓器即便在空載狀態下，只要對鐵芯溫度有影響的數據都請求檢查記錄下來，因而它標明有有些溫度附加在變壓器上，干式變壓器的全體溫升與負載電流的添加不成比例。
　　因?yàn)樽儔浩鬟\(yùn)轉時的銅損將變成熱量宣布出來，使變壓器本身變成一個不間斷的熱源，宣布到周圍環境中，使環境溫度不斷增加。
　　（1）關于同室安置的干式變壓器與低壓配電設備，因?yàn)榈蛪号潆娫O(shè)備中的熱維護元件的習慣溫度通常不宜超越40°C。當環境溫度超越40°C時，低壓維護設備因溫度過高也許形成開關的誤動作及縮短元件壽數。此刻開關不能按標定的額定電流作業。假如選用降容運用的方法，又將帶來環境溫度康復正常今后，開關維護定值康復到額定值時，此刻因開關定值現已增大而不能準確維護電氣設備的疑問。假如依照環境溫度隨時調整開關定值，不只作業量太大，實踐上因?yàn)闇囟仁请S時刻改變的，所以跟著溫度改變隨時調整開關定值是不行操作的。
　　（2）油浸式變壓器室的修建高度，是為了滿意變壓器的吊芯作業，修建物空間較高，其進出風窗的基地高度差通常都對比大，滿意空氣對流的條件，能夠用空氣對流來下降變壓器室室內溫度。而干式變壓器的變電站，因無變壓器吊芯作業，所請求修建物高度相對較低，不能滿意空氣對流條件，無法運用空氣對流原理散熱。
　　（3）依據《干式電力變壓器選用、檢驗、運轉及維護規程》規則“設備干式電力變壓器的室內應有獨立的通風體系。變壓器應有以繞組溫度來操控風冷設備當令投切的溫控設備。”咱們在實踐規劃時的做法即是在規劃階段就充沛留意變壓器室空氣流通疑問，采納相應方法，合理預留空氣流通風道，確保室內杰出通風，使變壓器正常散熱，使環境溫度滿意設備正常運轉時所需。在實踐工程規劃中，能夠采納的方法如：設備墻面式通風機，加強室內通風，下降全部室內溫度。或許在變壓器上裝備機械通風設備，直接將變壓器發作的熱量經過風管排出室外。別的，為了確保通風體系運轉牢靠，有必要確保通風機電源的牢靠。因而，規程請求干式變壓器應裝備“有獨立電源的通風體系，當機械通風中止時，能宣布遠方信號。”以確保變壓器室的通風杰出。
　　（4）總歸，有必要將變壓器宣布出來的熱量送到室外，防止變壓器室室內溫度不斷增加，影響到別的配電設備的正常運轉。
　　在干式變壓器的運用中，對不一樣容量的變壓器，最佳選用不一樣構造方式的變壓器。如小功率的箔繞變壓器有散熱功能好、削減變壓器縱向力、磁損少、噪音低一級長處，可是跟著變壓器容量的不斷增大，大容量變壓器抗短路才能差的缺點就逐步杰出。超越2000KVA的變壓器從理論上就不行以運用箔繞。所以，在工程運用時，必定要依據具體狀況，別離選用不一樣構造方式的變壓器。
　　關于干式變壓器絕緣耐熱等級的挑選。
　　（1）干式變壓器絕緣耐熱等級越來越高，如今F級商品根本遍及，H級商品也多有出產。作為技能指標，這是一種科學技能的前進。可是在工程實踐運用時，必定要思考運用條件和周圍環境的歸納狀況。當變壓器選用H級時，與其銜接的設備和其同處一室的別的設備是不是也能接受H級絕緣的溫度。例如，是不是選用了H級絕緣的電纜等。假如有關設備不能滿意H級，則設備運轉時不答應到達H級溫度，這么，H級絕緣就沒有意義了。尤其是當變壓器與別的設備同室安置時，盡管變壓器耐熱溫度可到達180°C，而當變壓器運轉溫度真到達180°C時，環境溫度已遠遠超越了配電設備作業答應溫度。特別是帶有熱維護元件的商品，因?yàn)樯唐纷鳂I(yè)原理即是在常溫條件下檢查溫度改變，室溫超越常溫時，電氣元件將受環境溫度的影響而無法正常作業，形成維護異常。所以配電柜內的電氣元件絕不行能答應環境溫度到達180°C！假如為此而不將變壓器與配電柜同室安置，將H級絕緣的變壓器獨自設在獨立的變壓器室內，那么就表現不出干式變壓器變電站占地面積小的長處了。
　　（2）通常狀況下只要變壓器能到達H級絕緣而別的有關設備還達不到H級絕緣時，單是變壓器到達H級絕緣就不能充沛發揮它應有的效果，這實踐上是一種糟蹋。對此，在實踐工程中假如變壓器選用哪一級絕緣，有必要思考別的配套設備的作業條件和耐熱才能，并不必定越高越好。
