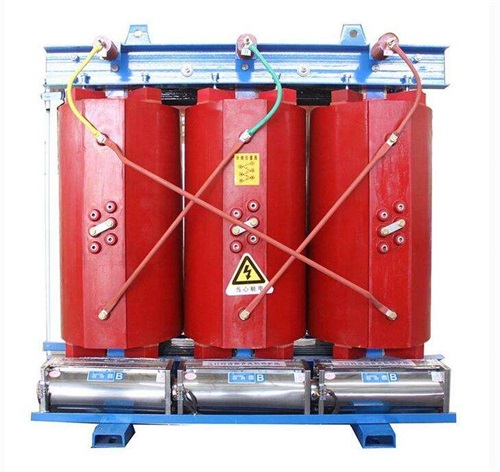

SCB13-800KVA干式變壓器結構作用
作者：變壓器廠 日期：2021-03-13 人氣：127639
SCB13-800KVA干式變壓器的基本結構部件是由鐵芯、繞組和絕緣所組成。此外為了安全可靠的運行，還裝設有油箱、冷卻裝置、保護裝置。
SCB13-800KVA干式變壓器結構作用：
(1) 鐵芯：變壓器的鐵芯是磁力線的通路，起集中和加強磁通的作用，同時用以支持繞組。
(2) 繞組：變壓器的繞組是電流的通路，靠繞組通入電流，并借電磁感應作用產生感應電動勢。
(3) 油箱：油箱是油浸式變壓器的外殼，變壓器主體放在油箱中，箱內充滿變壓器油。
(4) 油枕：油枕也叫輔助油箱，它是由鋼板做成的圓桶形容器，水平安裝在變壓器油箱蓋上，用彎曲聯管與油箱連接，油枕的一端裝有油位指示計，油枕的容積一般為變壓器油箱所裝油體積的8%～10%。其作用是變壓器內部充滿油，而由于油枕內油位在一定限度，當油在不同溫度下膨脹和收縮時有回旋余地，并且油枕內空余的位置小，使油和空氣接觸的少，減少了油受潮和氧化的可能性，另外，儲油柜內的油比油箱上部的油溫低很多，幾乎不和油箱內的油對流。在油枕和油箱的連接管上裝有瓦斯繼電器，來反映變壓器的內部故障。
(5) 呼吸器：呼吸器內裝有干燥劑即硅膠，用來吸收空氣中的水分。
(6) 防爆管：防爆管安裝在變壓器的油箱蓋上。防爆管的頂端裝有一個玻璃片，當變壓器內部發生故障，產生高壓，油里面的氣體便沖破玻璃片排到油箱外，釋放壓力，從而保護變壓器油箱不被破壞。
(7) 溫度計：溫度計安裝在油箱蓋上的側溫筒內，用來測量油箱內的上層油溫。
(8) 套管：套管是將變壓器高、低壓繞組的引線引到油箱外部的絕緣裝置。它既是引線對地(外殼)的絕緣，又擔負著固定引線的作用。
(9) 冷卻裝置：冷卻裝置是將變壓器在運行中產生的熱量散發出去的設備。
(10) 凈油器：又稱溫差濾過器。它的主要部分是用鋼板焊成的圓筒形凈油罐，安裝在變壓器油箱的一側，罐內充滿硅膠、活性氧化鋁等吸附劑。在運行中，由于上層油和下層油之間的溫差，于是變壓器油從上向下流動經過凈油器形成對流，油與吸附劑接觸，其中的水分、酸和氧化物等被吸收，使油得到凈化。延長油的使用期限。強油循環變壓器的凈油器是靠油流壓差使變壓器油流經凈油泵，達到凈化的目的。
(1) 鐵芯：變壓器的鐵芯是磁力線的通路，起集中和加強磁通的作用，同時用以支持繞組。
(2) 繞組：變壓器的繞組是電流的通路，靠繞組通入電流，并借電磁感應作用產生感應電動勢。
(3) 油箱：油箱是油浸式變壓器的外殼，變壓器主體放在油箱中，箱內充滿變壓器油。
(4) 油枕：油枕也叫輔助油箱，它是由鋼板做成的圓桶形容器，水平安裝在變壓器油箱蓋上，用彎曲聯管與油箱連接，油枕的一端裝有油位指示計，油枕的容積一般為變壓器油箱所裝油體積的8%～10%。其作用是變壓器內部充滿油，而由于油枕內油位在一定限度，當油在不同溫度下膨脹和收縮時有回旋余地，并且油枕內空余的位置小，使油和空氣接觸的少，減少了油受潮和氧化的可能性，另外，儲油柜內的油比油箱上部的油溫低很多，幾乎不和油箱內的油對流。在油枕和油箱的連接管上裝有瓦斯繼電器，來反映變壓器的內部故障。
(5) 呼吸器：呼吸器內裝有干燥劑即硅膠，用來吸收空氣中的水分。
(6) 防爆管：防爆管安裝在變壓器的油箱蓋上。防爆管的頂端裝有一個玻璃片，當變壓器內部發生故障，產生高壓，油里面的氣體便沖破玻璃片排到油箱外，釋放壓力，從而保護變壓器油箱不被破壞。
(7) 溫度計：溫度計安裝在油箱蓋上的側溫筒內，用來測量油箱內的上層油溫。
(8) 套管：套管是將變壓器高、低壓繞組的引線引到油箱外部的絕緣裝置。它既是引線對地(外殼)的絕緣，又擔負著固定引線的作用。
(9) 冷卻裝置：冷卻裝置是將變壓器在運行中產生的熱量散發出去的設備。
(10) 凈油器：又稱溫差濾過器。它的主要部分是用鋼板焊成的圓筒形凈油罐，安裝在變壓器油箱的一側，罐內充滿硅膠、活性氧化鋁等吸附劑。在運行中，由于上層油和下層油之間的溫差，于是變壓器油從上向下流動經過凈油器形成對流，油與吸附劑接觸，其中的水分、酸和氧化物等被吸收，使油得到凈化。延長油的使用期限。強油循環變壓器的凈油器是靠油流壓差使變壓器油流經凈油泵，達到凈化的目的。
